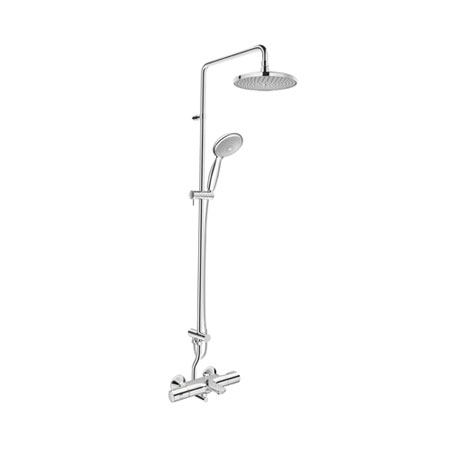

Sen cây nhiệt độ Inax BFV-3415T

Thông số kỹ thuật

1. Áp lực nước cấp 0.1÷0.5MPa
2. Đường kính ống cấp nước Ф20.6
3. Sen tắm mạ Crom/Niken
4. Sử dụng nước nóng và lạnh

Xuất xứ

1. Công nghệ sản xuất: Nhật Bản
2. Sản xuất tại: Inax Việt Nam

Tính năng

Chi tiết và phụ kiện

1. Thân sen gồm lõi van
2. Tay gạt
3. Lõi van
4. Dây sen
5. Ống nối
6. Tay sen
7. Đầu sen chùm

Tính năng sản phẩm

1. Sen tắm đứng nhiệt độ sang trọng sử dụng cho buồng tắm vách kính sang trọng và tiện ích khi sử dụng
2. Khả năng điều chỉnh nhiệt độ nhanh chóng, ổn định và an toàn cho người sử dụng
3. Nút an toàn tại 38°C, tránh gây bỏng
4. Diverter tự động chuyển nước từ tay sen sang vòi xả bồn
5. Đảm bảo nhiệt độ an toàn khi sử dụng luôn <49°C
6. Tay sen kiểu dáng đẹp, phun rửa mạnh mẽ ngay cả khi áp lực nước thấp
7. Lớp mạ Crom/Niken dày tạo độ sáng bóng và bền lâu

Kiểm tra

1.  Xoay tay cầm đến vị trí đóng, mở van cấp nước để kiểm tra rò rỉ tại các điểm kết nối
2. Xoay tay cầm qua lại, trái phải để thông nước.
3. Thành phần chính : Đồng

Điều kiện sử dụng

Áp lực cấp nước nóng lạnh phải đáp ứng các điều kiện sau:
– Áp lực thấp nhất  : p ≥ 0.1MPa.
– Áp lực cao nhất : p ≤ 0.5MPa.
– Nhiệt độ lạnh : 4°C ~ 29°C.
– Nhiệt độ nóng  60°C ~ 70°C.
Không được phép sử dụng hơi

Chú ý trước khi lắp đặt sử dụng

1. Phần thân vòi nước đã được nhà máy kiểm tra và điều chỉnh ở trạng thái tốt nhất, vui lòng không tự ý tháo gỡ.
2. Trước khi lắp đặt vòi nước, phải vệ sinh sạch sẽ những tạp chất và cặn bẩn bên trong ống nước, tránh lẫn tạp chất làm tắc nghẽn vòi nước, ảnh hưởng đến quá trình xả nước.
3.  Sau khi lắp đặt xong cần kiểm tra những điểm nối có kín không, không được để hở gây rò rỉ nước.
4. Trong quá trình lắp đặt và sau khi lắp đặt xong, cần phải kiểm tra kỹ xem có lắp đặt sai, gây hư hỏng không.
5. Ngoài những nhân viên có chuyên môn về kỹ thuật sửa chữa ra, những người khác không được tháo gỡ hay sửa đổi.

Các bước lắp đặt

Dựa vào kích thước lắp đặt của hình 3, dự tính chôn ống nước nóng, lạnh vào trong tường, đồng thời chừa lỗ lắp đặt ở một độ cao thích hợp. Kích thước ren và khoảng cách tâm của 2 ống phải tương thích với sản phẩm. Hai ống nước phải bằng nhau. Quấn su non lên trên vị trí đường ren nhỏ của chân nối tường, cố định nó lên trên ống nước chôn trong tường (chân nối tường không được vào quá sâu trong tường). Sau đó vặn gắn nắp trang trí lên chân nối tường. Cuối cùng cố định cụm thân vòi nước lên chân nối tường và điều chỉnh nắp trang trí.

Khoan lỗ lắp đặt: Tham khảo hình 5, khoan 2 lỗ lắp đặt với đường kính Ø6 và sâu 35mm lên trên tường.

Cố định đế lắp đặt:Tham khảo hình 6 lắp vít kê vào 2 lỗ, sau đó dùng đinh vít cố định 2 đế lắp đặt lên tường, chú ý siết chặt vít.

1. Lắp đặt cụm ống dẫn nước: Tham khảo hình 7
2. Lắp ống xả bát sen vào lỗ của đế ống vòi sen
3. Lắp ống nối vào trong lỗ của đế ống vòi sen, sau đó vặn ống nối sao cho ống dẫn liên kết chặt với ống xả bát sen.
4.  Dùng tuavit vặn chặt đinh vít của đế ống vòi sen, sao cho giữa ống nối, ống xả bát sen và đế ống vòi sen không có chuyển động tương đối với nhau.
5. Lắp đặt van chuyển hướng
6. Tham khảo hình 8, gắn cụm van chuyển hướng vào ống dẫn nước, sau đó cố định lại bằng vít lục giác
